O futuro da eletrônica de alta densidadeA indústria eletrônica está em constante evolução, com novas tecnologias e inovações surgindo todos os dias. Uma das últimas tendências em eletrônicos de alta densidade é o uso de pacotes QFN (Quad Flat No-Lead). Esses pacotes permitem uma maior densidade de componentes no PCB, resultando em dispositivos eletrônicos menores e mais eficientes. Em nossa empresa, nos especializamos em serviços de montagem de PCB QFN que atendem a uma ampla gama de indústrias.

O conjunto de PCB de solda por onda é outro método usado na fabricação de conjuntos de placas de circuito impresso (PCBAs). É um processo de soldagem através do orifício que envolve a passagem do conjunto PCB sobre uma onda de solda fundida. O processo é usado para criar uma junta permanente entre os componentes do furo passante e o PCB. A onda de solda derretida é criada aquecendo um pote de solda a uma temperatura específica e, em seguida, bombeando a solda sobre um gerador de ondas. A montagem do PCB é então passada sobre a onda, que reveste os componentes do furo passante na solda, criando uma junta permanente.

O projeto esquemático de PCB é um aspecto crítico do processo de projeto eletrônico e é essencial acertar para garantir o sucesso do seu projeto. O projeto esquemático de PCB é o processo de criação de uma representação gráfica dos circuitos eletrônicos que serão implementados no PCB. Essa representação gráfica é usada para orientar o layout e o roteamento do PCB, garantindo que o produto final atenda aos requisitos e especificações desejados.

O layout da placa de circuito impresso (PCB) é parte integrante do processo de design eletrônico. Envolve a colocação de componentes e rastreamentos de roteamento em um PCB para garantir que o produto final atenda às especificações desejadas. O layout da PCB é uma etapa crítica no processo de projeto eletrônico, que pode afetar o desempenho, a capacidade de fabricação e a confiabilidade do produto final. Neste artigo, exploraremos a importância do layout do PCB e como ele pode afetar o sucesso geral do seu projeto

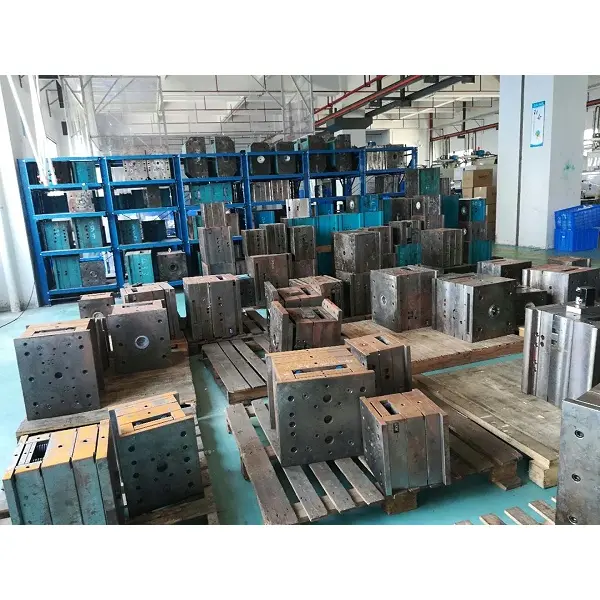

A Hitech é um fornecedor profissional de moldagem por injeção plástica na China. A moldagem por injeção de plástico é um processo de fabricação que revolucionou a maneira como produzimos produtos plásticos. É um método versátil e econômico que permite a criação de peças complexas e complexas com alta precisão e precisão.

Na era digital de hoje, a demanda por dispositivos de áudio portáteis e de alta qualidade é cada vez maior. Por trás do elegante exterior desses dispositivos, encontra -se um sistema complexo de componentes, com a montagem do PCB (placa de circuito impressa) desempenhando um papel importante na funcionalidade da montagem de PCB do alto -falante Bluetooth.
